Data_Asset 및 Quater View, Shoulder View 구현



Data Asset이란?

Data Asset은 게임 로직과 데이터를 분리하기 위해 사용하는 데이터 전용 객체입니다.

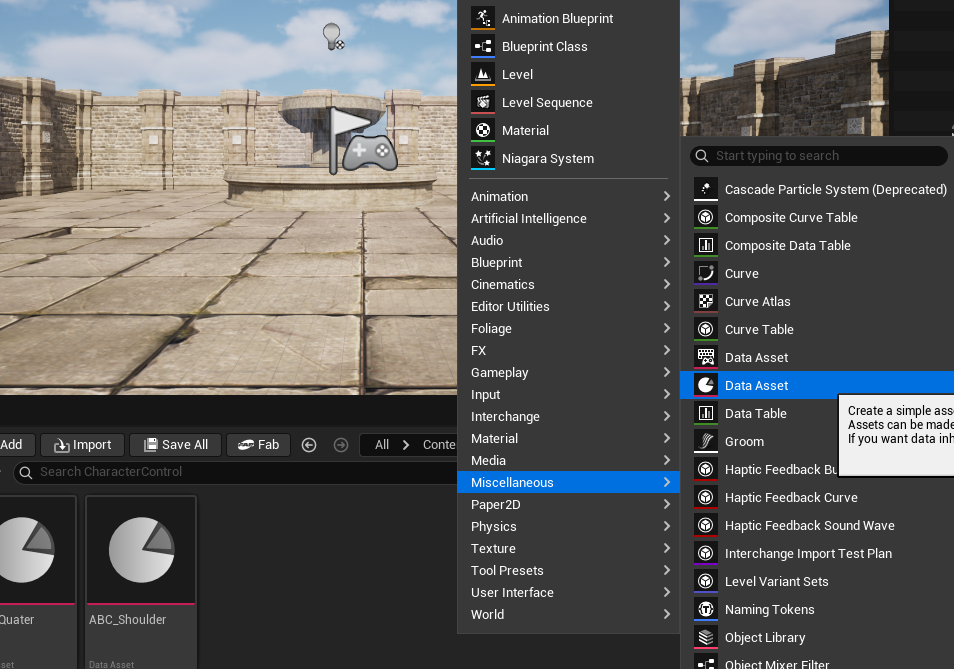

Data Asset 생성 방법

Data Asset 생성 방법

 다음과 같이 Data Asset을 생성할 수 있습니다.





Data Asset이 필요한 이유

Character BluePrint



Character BluePrint의 오른쪽 Details 패널에서는 다양한 속성 값을 직접 설정할 수 있습니다.

하지만 모든 값을 블루프린트에 의존하기보다는, C++ 기반 Data Asset을 통해 필요한 데이터만 분리하여 관리할 수 있습니다.

이를 통해 데이터와 로직을 분리하고 보다 구조적으로 속성 값을 관리할 수 있습니다.

c++로 만든 Shoulder View Data Asset



- Use Controller Rotation Yaw : 카메라의 좌우 방향에 맞춰 캐릭터도 함께 회전할 지를 결정

- Orient Rotation Movement : 캐릭터가 입력방향을 바라보도록 자동 회전 시키는 옵션

- Rotation Rate : 회전 속도

- Target Arm Length : 카메라 암과 캐릭터 사이의 거리

- Releative Rotation : 카메라가 플레이어를 향해 몇도 기울어져서 바라볼 것인지를 결정

- Use Pawn Control Rotation  : Pawn 안에 있는 특정 컴포넌트 (SpringArm, Camera 등)가 Pawn의 ControlRotation(= Controller의 회전값)을 사용할 지 정하는 옵션.



- Do collision Test : SpringArm이 카메라와 Pawn 사이에 장애물이 있으면 카메라를 앞으로 당겨주는 기능.



// Fill out your copyright notice in the Description page of Project Settings.

#pragma once

#include "CoreMinimal.h"
#include "Engine/DataAsset.h"
#include "ABCharacterControlData.generated.h"

/**
 *
 */
UCLASS()
class RESTUDY_API UABCharacterControlData : public UPrimaryDataAsset
{
	GENERATED_BODY()

public:
	UABCharacterControlData();

	UPROPERTY(EditAnywhere, Category = Pawn)
	bool bUseControllerRotationYaw = false; // Control Rotation의 Yaw값만 체크할지 안할지


	UPROPERTY(EditAnywhere, Category = CharacterMovement)
	bool bOrientRotationMovement = false;

	UPROPERTY(EditAnywhere, Category = CharacterMovement)
	bool bUseControllerDesiredRotation = true;

	UPROPERTY(EditAnywhere, Category = CharacterMovement)
	FRotator RotationRate;

	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category = Input)
	TObjectPtr<class UInputMappingContext> InputMappingContext;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	float TargetArmLength;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	FRotator RelativeRotation;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	bool bUsePawnControlRotation = false;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	bool bInheritPitch = false;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	bool bInheritYaw = false;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	bool bInheritRoll = false;

	UPROPERTY(EditAnywhere, Category = SpringArm)
	bool bDoCollisionTest = false;

};



Quater View란?

-  캐릭터를 대각선 위쪽에서 내려다보는 시점을 의미합니다.



QuterView의 모습



Quter View를 만들기 위해서는 다음과 같은 옵션 설정이 필요합니다.

-  Camera는 플레이어를 45º ~ 50º 사이의 각도로 기울여진 각도에서 내려다보도록 배치합니다.

-  플레이어와의 거리를 확보하기 위해 Camera Boom(SpringArm)의 길이를 충분히 길게 설정합니다.

-  카메라의 Look(회전)은 플레이어 입력에 따라 조작되지 않도록 하여, 고정된 시점(Fixed View)을 유지합니다.



QuaterView Data Asset





Shoulder View란?

- 플레이어의 어깨 뒤쪽에서 캐릭터를 따라가며 바라보는 3인칭 시점 카메라 구조

Sholuder View 모습



Shoulder View 를 만들기 위해서는 다음과 같은 옵션 설정이 필요합니다.

-  카메라는 플레이어의 어깨 뒤쪽 위치에 배치하여 캐릭터를 등 뒤에서 바라보는 구도를 만든다.

-  플레이어와의 거리를 확보하기 위해 Camera Boom(SpringArm)의 길이를 충분히 길게 설정합니다.

-  카메라의 Look(회전)은 플레이어의 전방(Forward) 방향을 결정하는 기준이 되며, 입력에 따라 카메라가 회전하고,

   그 방향을 기준으로 캐릭터가 움직이도록 구성한다.

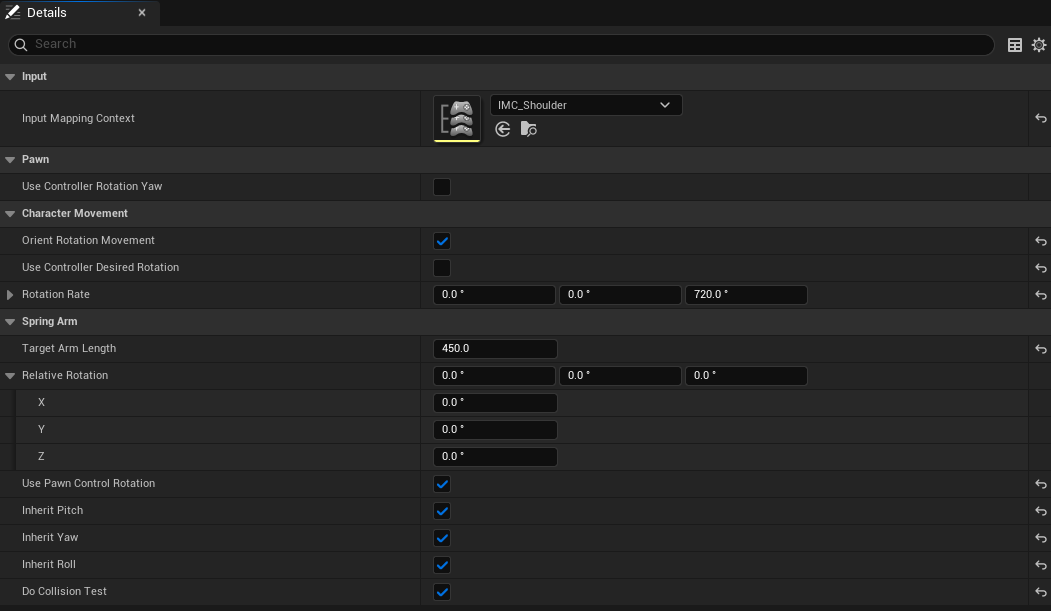

Shoulder View Data Asset





생성한 데이터셋을 Input Mapping에 연동하여 카메라 시점 변환 구현

// Fill out your copyright notice in the Description page of Project Settings.


#include "Character/ABCharacterPlayer.h"
#include "Camera/CameraComponent.h"
#include "GameFramework/SpringArmComponent.h"
#include "InputMappingContext.h"
#include "EnhancedInputComponent.h"
#include "EnhancedInputSubsystems.h"
#include "Character/ABCharacterControlData.h"




AABCharacterPlayer::AABCharacterPlayer()
{
	//Camera
	CameraBoom = CreateDefaultSubobject<USpringArmComponent>(TEXT("CameraBoom"));
	CameraBoom->SetupAttachment(RootComponent);
	CameraBoom->TargetArmLength = 400.0f;
	CameraBoom->bUsePawnControlRotation = true;


	FollowCamera = CreateDefaultSubobject<UCameraComponent>(TEXT("FollowCamera"));
	FollowCamera->SetupAttachment(CameraBoom, USpringArmComponent::SocketName);
	FollowCamera->bUsePawnControlRotation = false;

	//Input
	//static ConstructorHelpers::FObjectFinder<UInputMappingContext> InputMappingContextRef(TEXT("/Game/Input/IMC_Default.IMC_Default"));
	//
	//if(InputMappingContextRef.Object)
	//{
	//	DefaultMappingContext = InputMappingContextRef.Object;
	//}

	static ConstructorHelpers::FObjectFinder<UInputAction> InputActionJumpRef(TEXT("/Game/Input/Actions/IA_Jump.IA_Jump"));

	if (InputActionJumpRef.Object)
	{
		JumpAction = InputActionJumpRef.Object;
	}


	static ConstructorHelpers::FObjectFinder<UInputAction> InputChnageActionRef(TEXT("/Game/Input/Actions/IA_ChangeControl.IA_ChangeControl"));
	if(nullptr!= InputChnageActionRef.Object)
	{
		ChangeControlAction = InputChnageActionRef.Object;
	}


	static ConstructorHelpers::FObjectFinder<UInputAction> InputActionShoulderMoveRef(TEXT("/Game/Input/Actions/IA_ShoulderMove.IA_ShoulderMove"));
	if (nullptr != InputActionShoulderMoveRef.Object)
	{
		ShoulderMoveAction = InputActionShoulderMoveRef.Object;
	}


	static ConstructorHelpers::FObjectFinder<UInputAction> InputActionShoulderLookRef(TEXT("/Game/Input/Actions/IA_ShoulderLook.IA_ShoulderLook"));
	if (nullptr != InputActionShoulderLookRef.Object)
	{
		ShoulderLookAction = InputActionShoulderLookRef.Object;
	}


	static ConstructorHelpers::FObjectFinder<UInputAction> InputActionQuaterMoveRef(TEXT("/Game/Input/Actions/IA_QuaterMove.IA_QuaterMove"));
	if (nullptr != InputChnageActionRef.Object)
	{
		QuaterMoveAction = InputActionQuaterMoveRef.Object;
	}

	CurrentCharacterControlType = ECharacterControlType::Quater;


}

void AABCharacterPlayer::BeginPlay()
{
	// 입력 매핑 컨테스트를 할당하는 역할 ( 키보드로 입력받을지,  다른 플랫폼으로 입력받을지등)

	Super::BeginPlay();

	SetCharacterControl(CurrentCharacterControlType);

	//APlayerController * PlayerController = CastChecked<APlayerController>(GetController());


	//if (ULocalPlayer* LocalPlayer = PlayerController->GetLocalPlayer())
	//{
	//	if (UEnhancedInputLocalPlayerSubsystem* SubSystem =
	//		ULocalPlayer::GetSubsystem<UEnhancedInputLocalPlayerSubsystem>(LocalPlayer))
	//	{
	//		SubSystem->AddMappingContext(DefaultMappingContext, 0);
	//	}
	//}







}

void AABCharacterPlayer::SetupPlayerInputComponent(UInputComponent* PlayerInputComponent)
{
	// 언리얼 엔진 입력시스템에서 액션 함수를 매핑시켜주는 곳

	Super::SetupPlayerInputComponent(PlayerInputComponent);

	UEnhancedInputComponent* EnhancedInputComponent = CastChecked<UEnhancedInputComponent>(PlayerInputComponent);

	EnhancedInputComponent->BindAction(JumpAction, ETriggerEvent::Triggered, this, &ACharacter::Jump);
	EnhancedInputComponent->BindAction(JumpAction, ETriggerEvent::Completed, this, &ACharacter::StopJumping);
	EnhancedInputComponent->BindAction(ChangeControlAction, ETriggerEvent::Triggered, this, &AABCharacterPlayer::ChangeCharacterControl);
	EnhancedInputComponent->BindAction(ShoulderMoveAction, ETriggerEvent::Triggered, this, &AABCharacterPlayer::ShoulderMove);
	EnhancedInputComponent->BindAction(ShoulderLookAction, ETriggerEvent::Triggered, this, &AABCharacterPlayer::ShoulderLook);
	EnhancedInputComponent->BindAction(QuaterMoveAction, ETriggerEvent::Triggered, this, &AABCharacterPlayer::QuaterMove);

}

void AABCharacterPlayer::ChangeCharacterControl()
{
	// 누르면
	if(CurrentCharacterControlType == ECharacterControlType::Quater)
	{
		SetCharacterControl(ECharacterControlType::Shoulder);
	}

	else if (CurrentCharacterControlType == ECharacterControlType::Shoulder)
	{
		SetCharacterControl(ECharacterControlType::Quater);
	}

}

void AABCharacterPlayer::SetCharacterControl(ECharacterControlType NewCharacterControlType)
{
	UABCharacterControlData* NewCharacterControl = CharacterControlManager[NewCharacterControlType];
	check(NewCharacterControl);

	SetCharacterControlData(NewCharacterControl);

	APlayerController* PlayerController = CastChecked<APlayerController>(GetController());

	ULocalPlayer* LocalPlayer = PlayerController->GetLocalPlayer();


	if(UEnhancedInputLocalPlayerSubsystem* SubSystem = ULocalPlayer::GetSubsystem<UEnhancedInputLocalPlayerSubsystem>(LocalPlayer))
	{
		SubSystem->ClearAllMappings();
		UInputMappingContext* NewMappingContext = NewCharacterControl->InputMappingContext;
		if(NewMappingContext)
		{
			SubSystem->AddMappingContext(NewMappingContext, 0);
		}
	}

	CurrentCharacterControlType = NewCharacterControlType;

}

void AABCharacterPlayer::SetCharacterControlData(const UABCharacterControlData* CharacterControlData)
{
	Super::SetCharacterControlData(CharacterControlData);

	CameraBoom->TargetArmLength = CharacterControlData->TargetArmLength;
	CameraBoom->SetRelativeRotation(CharacterControlData->RelativeRotation);
	CameraBoom->bUsePawnControlRotation = CharacterControlData->bUsePawnControlRotation;
	CameraBoom->bInheritPitch = CharacterControlData->bInheritPitch;
	CameraBoom->bInheritYaw = CharacterControlData->bInheritYaw;
	CameraBoom->bInheritRoll = CharacterControlData->bInheritRoll;
	CameraBoom->bDoCollisionTest = CharacterControlData->bDoCollisionTest;

}

void AABCharacterPlayer::ShoulderMove(const FInputActionValue& Value)
{
	FVector2D MovementVector = Value.Get<FVector2D>();

	const FRotator Rotation = Controller->GetControlRotation();
	const FRotator YawRotation(0, Rotation.Yaw, 0);


	const FVector FowardDirection = FRotationMatrix(YawRotation).GetUnitAxis(EAxis::X);
	const FVector RightDirection = FRotationMatrix(YawRotation).GetUnitAxis(EAxis::Y);



	AddMovementInput(FowardDirection, MovementVector.X);
	AddMovementInput(RightDirection, MovementVector.Y);
}

void AABCharacterPlayer::ShoulderLook(const FInputActionValue& Value)
{
	FVector2D LookAxisVector = Value.Get<FVector2D>();

	AddControllerYawInput(LookAxisVector.X);
	AddControllerPitchInput(LookAxisVector.Y);

}


void AABCharacterPlayer::QuaterMove(const FInputActionValue& Value)
{
	FVector2D MovementVector = Value.Get<FVector2D>();

	float InputSizeSquared = MovementVector.SquaredLength();
	float MovementVectorSize = 1.0f;
	float MovementVectorSizeSquared = MovementVector.SquaredLength();

	if (MovementVectorSizeSquared > 1.0f)
	{
		MovementVector.Normalize();
		MovementVectorSizeSquared = 1.0f;
	}

	else
	{
		MovementVectorSize = FMath::Sqrt(MovementVectorSizeSquared);
	}


	FVector MoveDirection = FVector(MovementVector.X, MovementVector.Y, 0.0f);
	GetController()->SetControlRotation(FRotationMatrix::MakeFromX(MoveDirection).Rotator());
	AddMovementInput(MoveDirection, MovementVectorSize);


}





해당 작업을 진행 중 몰랐던 부분.

Sholder View 컨트롤러를 구현하던 과정





UInputAction의 Input Value Type을 Vector2D로 설정하면, 입력 값은 (X,Y) 형태로 전달된다.

하지만, W,A,S,D와 같은 Digital Input(키보드 입력)은 눌렀을 때 1, 눌리지 않았을 때 0을 반환한다.

따라서 실제 전달되는 값은 다음과 같다.

• W 입력 → (1,0)
• 입력 없음 →  (0,0)

그래서 Input Mapping에서 해당 키의 Scalar 값을 (0,1,0)으로 설정하면 입력값에 곱해지는 결과가

(1 * 0 , 0 * 1 , 0 * 0 ) 이므로 최종 Vector2D 값이 (0,0)이 되면서 ShoulderMove()함수가 호출되지 않는 상황이 발생했다.



해당 문제는 Swizzle Modifier를 활용하여 X축으로 들어오는 입력 값을 Y축으로 재매핑하는 방식으로 해결하였다.

즉 (1,0) 입력값이 들어오면 (0,1)로 해주는 것이다.





구현 결과



구현 결과
